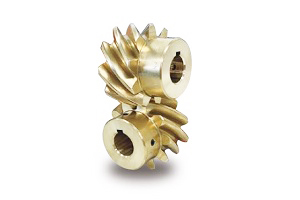

使用在交錯軸的螺旋齒輪
螺旋齒輪，也被稱為交錯軸斜齒輪，是在非相交軸間嚙合傳動用的斜齒輪。在平行軸中使用的斜齒輪具有相同的螺旋角， 但旋向相反。平行軸以外的角度傳動的斜齒輪的螺旋角為任意，如果齒輪沒有變位的話，軸角為兩個齒輪螺旋角之和。 螺旋齒輪在平行軸傳動與交錯軸傳動相比，傳動效率低，輪齒為點接觸，不能傳動高負荷。此外，如果采用同材質螺旋齒輪嚙合傳動， 容易造成齒面磨損及產生膠合，所以我們推薦使用不同材質的螺旋齒輪配合使用。還有，螺旋齒輪不同于錐齒輪，對輪齒數的組合沒有限制， 組合的速比等于被動齒輪的齒數除以驅動齒輪齒數的商。請參考“齒輪應用”中介紹的實際的螺旋齒輪的應用例。
相關鏈接 :

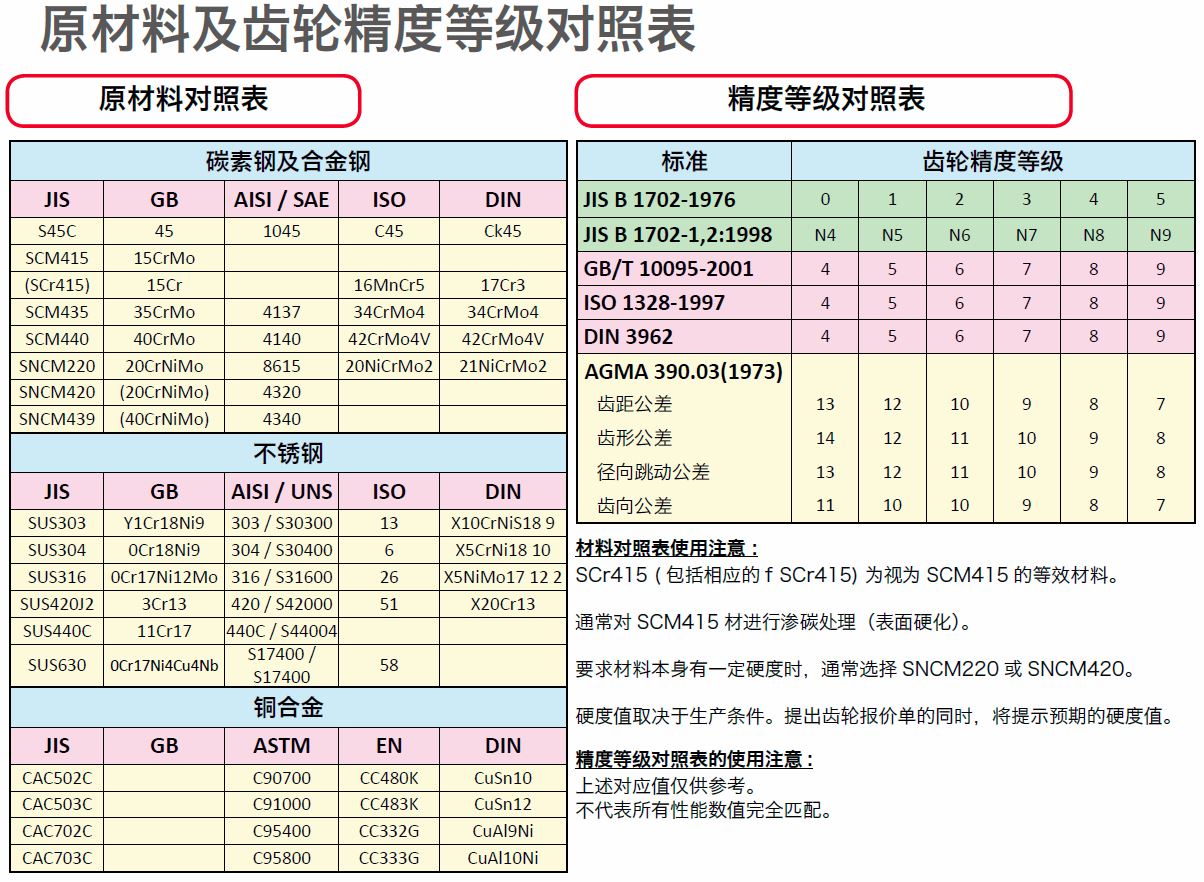

點擊這里查看各國材料及精度等級對照表

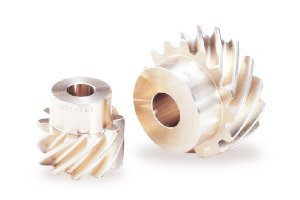

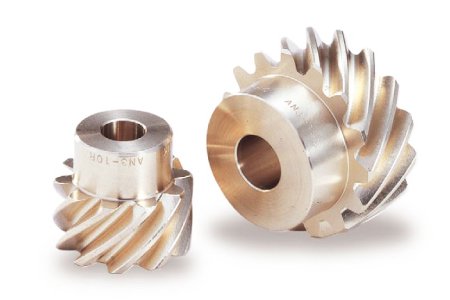

AN
交錯軸斜齒輪
模數 : 1 – 3
材料 : CAC702 (AlBC2)
熱處理 : –
齒面加工 : 切削
齒輪精度 : JIS N9（詳細內容請參考PDF文件）
齒輪材料采用了鋁青銅，耐磨性能優異。
