齒輪的種類

主要齒輪類型一覽表

齒輪有很多種類，比如直齒輪，斜齒輪，錐齒輪，蝸輪，齒條等等。根據齒輪嚙合時軸的位置關系，還可以大致分為平行軸，交叉軸和交錯軸等三大類。

機械設計時，為了滿足動力傳動的要求，正確理解各種類型齒輪的作用及差異是非常重要的。選好齒輪類型后，還需要考慮模數，齒數，螺旋角，輪齒寬度等外形尺寸，精度等級的標準(ISO，AGMA，DIN)，是否研磨及熱處理，容許扭矩和效率等等要素。

除了這里，我們還在齒輪知識(單獨的PDF頁面)里提供了大量詳細的齒輪技術資料。另外，除了下面的一覽表以外，蝸桿蝸輪，錐齒輪，齒條等獨立的頁面中，也對不同類型齒輪做了進一步說明。如果PDF文件難以查看的話，請參考各個類型齒輪專門頁面的說明。

最好是按如下所示開始掌握各種類型齒輪的一般知識。但是，除了這些以外，還有許多其它類型的齒輪。例如平面齒輪，人字齒輪(雙螺旋齒輪)，冠齒輪，準雙曲面齒輪等。

最常見和最容易生產的平行軸圓柱齒輪。一對嚙合齒輪中，齒數多的一個被稱為大齒輪，齒數少的一個被稱為小齒輪。

運轉安靜并能比直齒輪傳遞更大的扭矩。圓柱齒輪螺旋形齒線。

在圓環的內側切割輪齒的齒輪，使用在行星機構中。一般輪齒采用插齒機切割。

將旋轉運動改變為直線運動。條形或棒材齒條與小齒輪配合使用。

齒條與小齒輪的齒距為CP(周節)而不是模數的系列產品。容易控制移動距離。

錐齒輪的一種，嚙合雙方的齒輪齒數相同，使用在不需要增速減速的場合。

使用在交叉軸的圓錐形狀齒輪。輪齒呈螺旋狀的弧齒錐齒輪。

使用在交錯軸的斜齒輪。

使用在需要大減速比場合下的蝸桿蝸輪副。通常，蝸桿蝸輪副采用不同材料制作。

使用錐齒輪的減速箱。

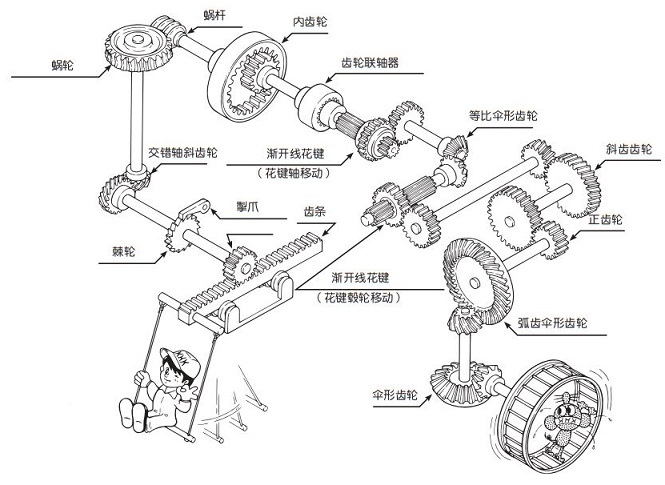

齒輪機構

簡單的話，齒輪是兩個齒輪嚙合。鏈輪則是和鏈條嚙合，而不是一個齒輪。除了鏈輪，看上去有點像齒輪的是棘輪，但棘輪的作用是限制在單方向旋轉。

同類型齒輪按齒輪精度分類時，使用精度等級。精度等級有IOS，DIN，JIS，AGMA等各種不同的標準規定。比如，JIS的精度等級對齒距誤差，齒形誤差，螺旋線偏差和徑向跳動誤差等做了規定。

輪齒是否經過研磨直接影響齒輪的性能。因此，在決定哪種類型齒輪時，輪齒是否研磨也是需要考慮的一個重要因素。輪齒經過研磨，增加了運轉的靜音性，改變傳動動力的大小，并影響精度等級。另一方面。輪齒的研磨工序導致生產成本上升，不適合所有的齒輪。另外一個可以獲得高精度的輪齒加工法是使用剃齒刀做剃齒加工。

按輪齒形狀分類，齒輪被分為漸開線齒形，擺線齒形和次擺線齒形。其中，漸開線齒形的齒輪因為容易加工和中心距略有偏差也可以正確嚙合等特性最為普及。擺線齒輪多用于鐘表行業，而次擺線齒形的齒輪則多用于各種泵上。
