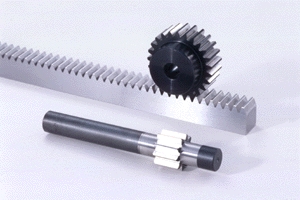

CP齒輪齒條 – 有利于直線運動的定位 –
因為采用了CP（周節），使得小齒輪每旋轉一周在齒條上的移動距離成為一個整數。這給用戶帶來很多方便。例如：如果小齒輪的節距是CP5（齒距為5mm），輪齒數是20，則當小齒輪旋轉一周，在齒條上的移動距離剛好為100mm。
我們已經在其他地方提到過，齒輪的齒距三種國家標準：模數、英制DP和上述的CP。下面的鏈接是他們之間的對比表 :
齒輪齒距對比表
不同齒距系統的齒條和小齒輪沒有互換性，不能配對使用。
此外，KHK還提供錐形齒輪齒條。錐形齒輪齒條就是對小齒輪及齒條的輪齒加工一定的角度。通常必須通過調整齒條與小齒輪的軸間距離才能做齒隙調整， 但是，錐形齒條齒輪通過對小齒輪做軸向移動便可以以實現側隙的調整，齒隙調整變得簡單方便。錐形齒條&小齒輪因為輪齒有一定角度，所以和其他系列的齒輪齒條沒有互換性。
相關鏈接 :
點擊這里查看各國材料及精度等級對照表
CP齒輪齒條技術指南
當您需要選用KHK齒輪時,可以通過這個技術資料,查看有關KHK齒輪的特點,建議以及注意事項等所有信息。
KTSCP
CP 錐形直齒輪
齒距 : CP 5, 10
齒數 : 20 – 40
材料 : SCM440
熱處理 : 調質
齒面加工 : 切削
齒輪精度 : JIS N8
SURCPF的小齒輪，可以調整側隙。

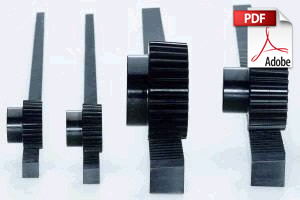

STRCPF / STRCPFD
CP 錐形齒條
齒距 : CP 5, 10
全長 : 1000 mm
材料 : S45C
熱處理 : –
齒面加工 : 切削
齒輪精度 : KHK R001 4
齒線呈錐形的齒條，可以調整側隙。

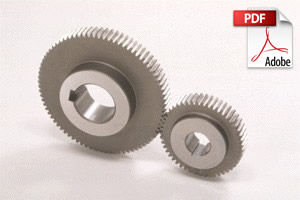

MSCPG
CP 磨齒直齒輪
（接單后排產品）
齒距 : CP 5, 10
齒數 : 20 – 40
材料 : SCM415
熱處理 : 整件滲碳淬火
齒面加工 : 磨削
齒輪精度 : JIS N5

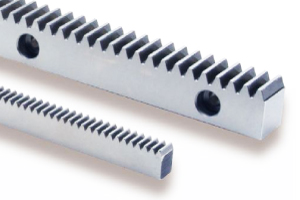

MRGCPF / MRGCPFD
CP 淬火磨齒齒條
齒距 : CP 5, 10
全長 : 500 mm
材料 : SCM415
熱處理 : 輪齒滲碳淬火
齒面加工 : 磨削
齒輪精度 : KHK R001 1（詳細內容請參考PDF文件）
經過滲碳淬火、齒面磨削的CP齒條，精度、強度、耐磨性優良。齒部以外可以進行追加工。

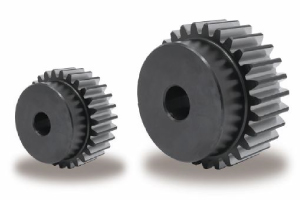

KSCPG
CP 磨齒直齒輪
齒距 : CP 5, 10
齒數 : 20 – 40
材料 : SCM440
熱處理 : 調質，齒面高頻淬火
齒面加工 : 磨削
齒輪精度 : JIS N6（詳細內容請參考PDF文件）
經過調質、齒面淬火磨削的CP齒輪，精度、強度、耐磨性優良，推薦用于磨齒CP齒條的小齒輪。齒部以外可以進行追加工。
KRGCPF-H / KRGCPFD-H
CP 淬火磨齒齒條
齒距 : CP 5, 10
全長 : 500, 1000 mm
材料 : SCM440
熱處理 : 調質，齒面高頻淬火
齒面加工 : 磨削
齒輪精度 : KHK R001 1（詳細內容請參考PDF文件）
經過調質、齒面淬火磨削的CP齒條，精度、強度、耐磨性優良。齒部以外可以進行追加工。

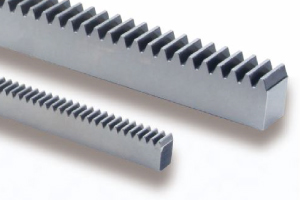

KRGCP / KRGCPF / KRGCPFD
CP 調質磨齒齒條
齒距 : CP 5, 10
全長 : 100, 500, 1000 mm
材料 : SCM440
熱處理 : 調質
齒面加工 : 磨削
齒輪精度 : KHK R001 1
經過調質、齒面磨削的CP齒條，精度、強度優良。

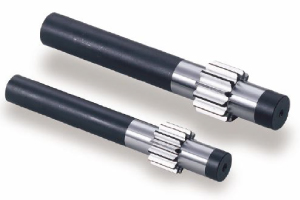

SSCPGS
CP 磨齒直齒輪軸
齒距 : CP 5, 10
齒數 : 10 – 25
材料 : S45C
熱處理 : 調質，齒面高頻淬火
齒面加工 : 磨削
齒輪精度 : JIS N7
經過調質、齒面淬火磨削的帶軸CP齒輪，齒部以外可以進行追加工。推薦用于SRGCPF齒條的小齒輪。

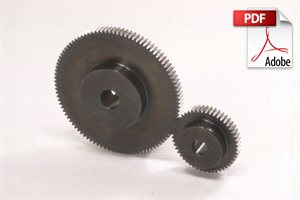

SSCPG
CP 磨齒直齒輪
齒距 : CP 5, 10, 15, 20
齒數 : 20 – 40
材料 : S45C
熱處理 : 齒面高頻淬火
齒面加工 : 磨削
齒輪精度 : JIS N7（詳細內容請參考PDF文件）
經過齒面淬火磨削的CP齒輪，齒部以外可以進行追加工。推薦用于SRGCPF齒條的小齒輪。

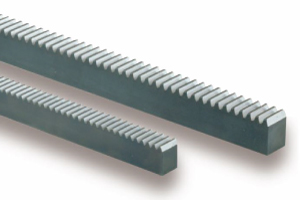

SRGCP / SRGCPF / SRGCPFD
CP 淬火磨齒齒條
齒距 : CP 5, 10, 15, 20
全長 : 100, 500, 1000 mm
材料 : S45C
熱處理 : 齒面高頻淬火
齒面加工 : 磨削
齒輪精度 : KHK R001 3（詳細內容請參考PDF文件）
經過齒面淬火磨削的齒條，兼顧精度、耐磨性和成本的產品。齒部以外可以進行追加工。
KRCPF-H / KRCPFD-H
CP 淬火齒條
齒距 : CP 5, 10
全長 : 1000 mm
材料 : SCM440
熱處理 : 調質，齒面高頻淬火
齒面加工 : 切削
齒輪精度 : KHK R001 5
經過調質、齒面淬火的CP齒條，強度、耐磨性優良。齒部以外可以進行追加工。
KSSCP
CP 調質直齒輪
齒距 : CP 5, 10
齒數 : 20 – 40
材料 : SCM440
熱處理 : 調質
齒面加工 : 切削
齒輪精度 : JIS N8（詳細內容請參考PDF文件）
經過調質的齒輪，彎曲強度優良，可以進行追加工。可以追加齒面淬火處理。推薦用于KRCPF齒條的小齒輪。
KRCPF / KRCPFD
CP 調質齒條
齒距 : CP 5, 10
全長 : 500, 1000 mm
材料 : SCM440
熱處理 : 調質
齒面加工 : 切削
齒輪精度 : KHK R001 4（詳細內容請參考PDF文件）
經過調質的CP齒條，強度優良。

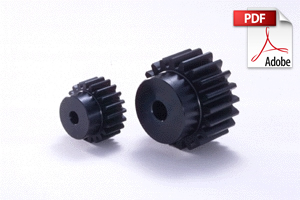

SSCP
CP 直齒輪
齒距 : CP 2.5 - 20
齒數 : 20 – 40
材料 : S45C
熱處理 : -
齒面加工 : 切削
齒輪精度 : JIS N8（詳細內容請參考PDF文件）
價格低，可以追加齒面淬火處理。推薦用于SRCP、SROCP齒條的小齒輪。

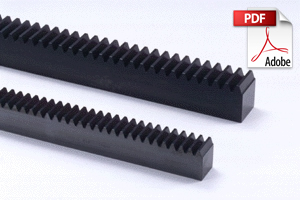

SRCPF-H / SRCPFD-H
CP 淬火齒條
齒距 : CP 5, 10, 15, 20
全長 : 1000 mm
材料 : S45C
熱處理 : 齒面高頻淬火
齒面加工 : 切削
齒輪精度 : KHK R001 5
經過齒面淬火的CP齒條，耐磨性優良。齒部以外可以進行追加工。
SRCPF-HL / SRCPFD-HL
CP 激光淬火齒條
齒距 : CP 5, 10, 15, 20
全長 : 1000, 1500, 2000 mm
材料 : S45C
熱處理 : 齒面激光淬火
齒面加工 : 切削
齒輪精度 : KHK R001 4（詳細內容請參考PDF文件）
經過齒面激光淬火的CP齒條，兼顧耐磨性和成本的產品。齒部以外可以進行追加工。

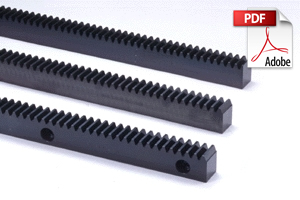

SRCP / SRCPF / SRCPFD / SRCPFK
CP 齒條
齒距 : CP 2.5 - 20
全長 : 100, 500, 1000, 1500, 2000 mm
材料 : S45C
熱處理 : –
齒面加工 : 切削
齒輪精度 : KHK R001 4（詳細內容請參考PDF文件）
價格低，產品陣容豐富，使用方便。

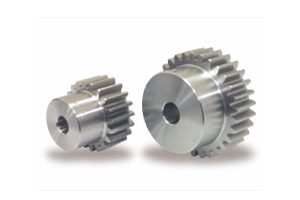

SUSCP
CP 不銹鋼直齒輪
齒距 : CP 5, 10
齒數 : 20 – 30
材料 : SUS303
熱處理 : –
齒面加工 : 切削
齒輪精度 : JIS N8（詳細內容請參考PDF文件）
不銹鋼材質的高防銹性CP齒輪。推薦用于SURCPF齒條的小齒輪。

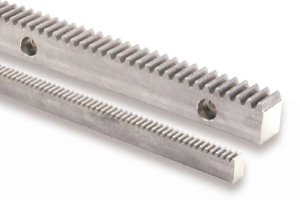

SURCPF / SURCPFD
CP 不銹鋼齒條
齒距 : CP 5, 10
全長 : 500, 1000 mm
材料 : SUS304
熱處理 : 固溶熱處理
齒面加工 : 切削
齒輪精度 : KHK R001 5（詳細內容請參考PDF文件）
不銹鋼材質的高防銹性CP齒條。

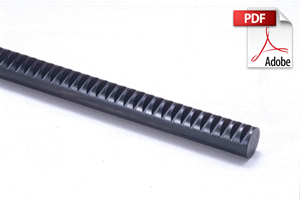

SROCP
CP 圓形齒條
齒距 : CP 2.5, 5, 10
全長 : 500, 1000 mm
材料 : S45C
熱處理 : –
齒面加工 : 切削
齒輪精度 : KHK R001 4
圓形CP齒條，齒條移動時使用非常方便。

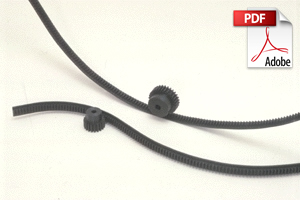

FRCP
CP 金屬柔性齒條
齒距 : CP 5
全長 : 2000, 3000, 4000 mm
材料 : SS400
熱處理 : –
齒面加工 : 切削
齒輪精度 : KHK R001 8
可彎曲使用的薄型CP齒條。
[注1]
上表的產品型號中的(F)表示齒條的兩個端面經過加工，可連接使用。(D)表示齒條加工了裝配孔，可立即組裝后使用。
