齒輪精度與檢測
本公司使用如下的測試設備檢測齒輪的精度。
- 齒輪檢測儀 ???? 齒輪的齒形，齒線，齒距，徑向跳動等精度測定 (大阪精密機械，Tokyo Technical Instruments Inc.)
- 三維測定儀 ???? 齒條的齒距精度測定 (Mitutoyo Corporation，Carl Zeiss)
- 嚙合試驗儀 ???? 齒輪的嚙合精度 (Tokyo Technical Instruments Inc.)

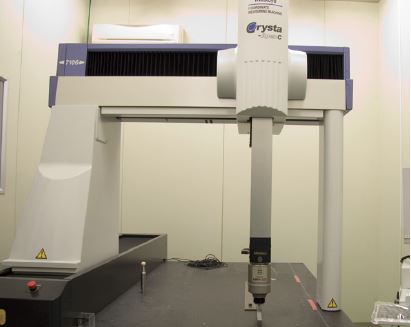

左圖 / 三維測定儀

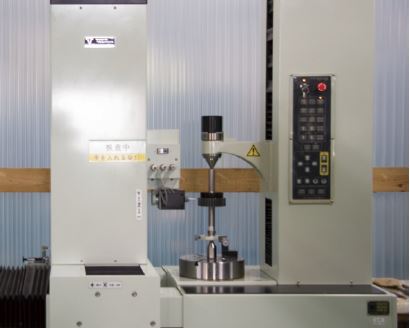

右圖 / 齒輪檢測儀
下面，對制造齒輪時所使用的測試儀器加以說明。
- 游標卡尺，內外徑千分尺，圓筒徑規 ???? 外徑，內徑及齒厚的測定
- 偏心測定儀 ???? 測定側面及外圓周的偏心
- 硬度計 ???? 硬度測定
- 齒厚千分尺 ???? 測定公法線齒厚
- 齒厚游標卡尺 ???? 測定蝸桿的齒厚
- 蝸桿副檢測儀 ???? 齒接觸及齒隙的測定
- 傘形齒輪檢測儀 ???? 齒接觸及齒隙的測定
游標卡尺 / 齒厚千分尺 / 圓筒徑規 / 齒厚游標卡尺

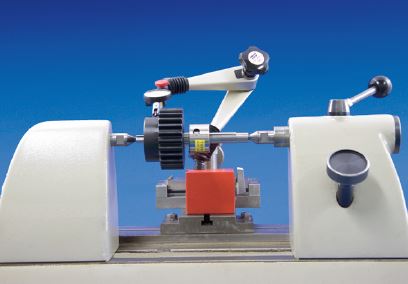

偏心測定儀

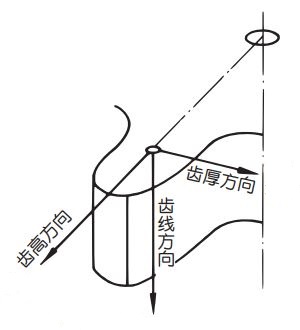

齒輪的精度是立體的
- 與齒形的形狀，齒高的尺寸有關的齒高方向
- 與齒線的傾斜及凸凹有關的齒線方向
- 與輪齒厚度及輪齒間隔有關的齒厚方向
如上所述，決定齒輪精度需要對齒輪做三維方向的測定。根據需要，分別使用不同的測試儀。
- 齒高方向 ???? 齒輪測定儀，三維測定儀
- 齒線方向 ???? 齒輪測定儀，三維測定儀
- 齒厚方向 ???? 齒厚千分尺，齒厚游標卡尺，測量用滾柱，滾球千分尺
另外，齒輪的精度如下所示互相關聯。一般的說，徑向跳動與其他誤差的相關性強，各種齒距誤差間的相關性也很強。
齒輪精度的特點

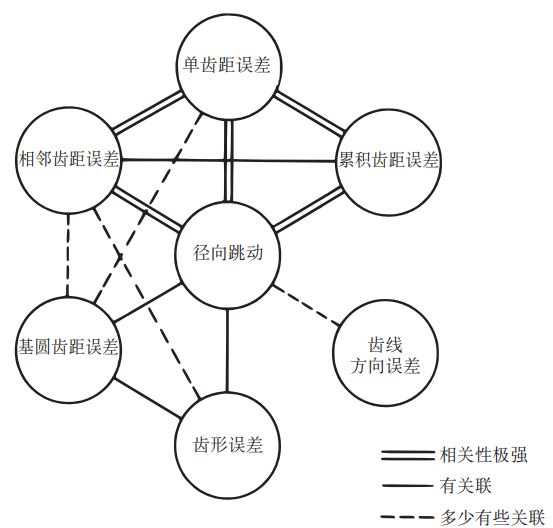

各種誤差的相關圖（磨削齒輪）
